Elektronik üretim teknolojileri hızla gelişse de, bazı montaj yöntemleri belirli uygulama alanlarında önemini korumaya devam etmektedir. THT dizgi, özellikle mekanik dayanımın ve uzun ömürlü bağlantıların kritik olduğu sistemlerde hâlâ tercih edilen bir yöntemdir. Bu üretim yaklaşımı, elektronik kartların yapısal sağlamlığını artırırken belirli üretim senaryolarında güvenilirlik avantajı sağlar.
THT dizgi, modern üretim tekniklerine göre daha geleneksel bir yöntemdir. Ancak sunduğu avantajlar sayesinde birçok alanda kullanılmaktadır. Bu alanlar arasında endüstriyel elektronik ve savunma sanayi de vardır.
THT Açılımı Nedir?
THT, “Through-Hole Technology” ifadesinin kısaltmasıdır. Türkçeye delikli montaj teknolojisi olarak çevirebiliriz. Bu yaklaşımda elektronik bileşenlerin bacakları, baskılı devre kartı üzerinde açılmış deliklerden geçirilerek lehimlenir. Böylece bileşenler kart üzerinde hem mekanik hem de elektriksel olarak güçlü bir şekilde sabitlenmiş olur.
Bu yöntem, yüzeye montaj teknolojilerinden farklı olarak bileşenlerin kartla daha sağlam bir fiziksel bağ kurmasını sağlar. Özellikle titreşim, ısı değişimi ve mekanik zorlanmanın yoğun olduğu ortamlarda bu yapı önemli bir avantaj sunar.
THT Dizgi Süreci Nasıl İlerler?

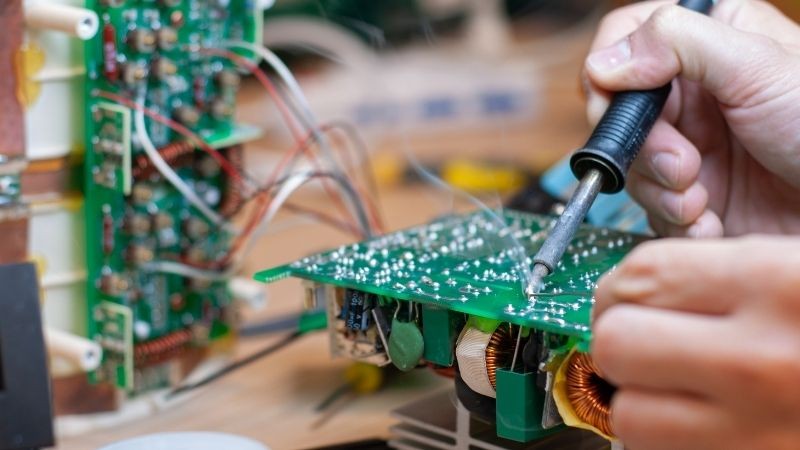

THT dizgi süreci, üretim hattında belirli aşamalardan oluşur ve genellikle yarı otomatik ya da manuel işlemlerle yürütülür. Sürecin temel adımları şu şekilde özetlenebilir:
- Bileşen bacaklarının kart üzerindeki deliklere yerleştirilmesi
- Kartın alt yüzeyinde lehimleme işleminin gerçekleştirilmesi
- Lehim bağlantılarının soğutulması ve sabitlenmesi
- Görsel ve elektriksel kontrollerin yapılması
Bu adımlar, SMT üretim süreçlerine kıyasla daha fazla insan müdahalesi gerektirebilir. Ancak bu durum, düşük adetli veya özel tasarımlı kartlar için esneklik avantajı da sağlar.
DIP Dizgi Nedir ve THT ile İlişkisi

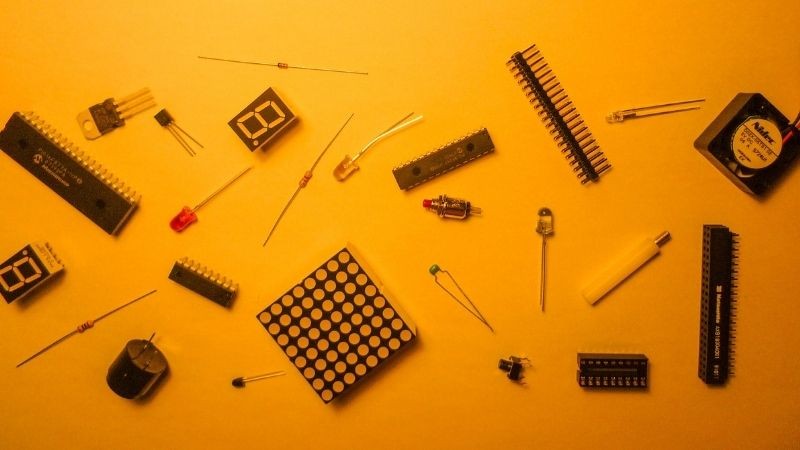

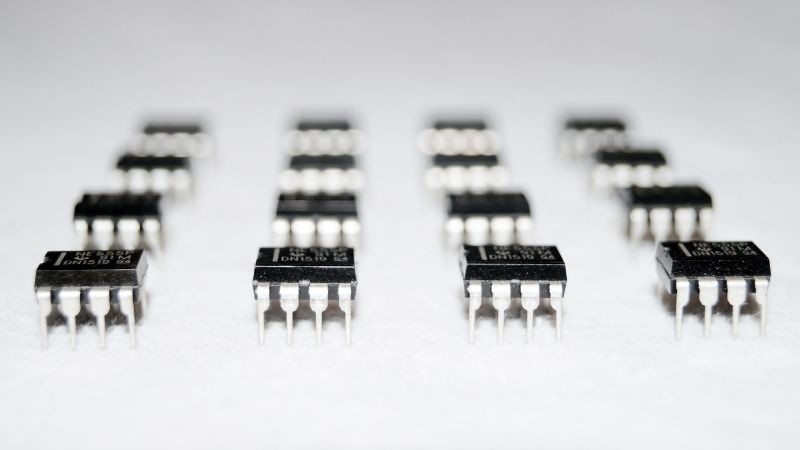

DIP (Dual In-Line Package) dizgi, THT montaj yaklaşımının en yaygın kullanılan bileşen paketleme biçimlerinden biridir. Bu yapıda bileşenler, iki paralel sıra hâlinde dizilmiş bacaklara sahiptir ve kart üzerindeki deliklere doğrudan yerleştirilir.
DIP dizgi nedir sorusu, özellikle entegre devrelerin kart üzerine nasıl monte edildiğini anlamak açısından önemlidir. Bu paket tipi, prototip kartlarda, eğitim amaçlı devrelerde ve düşük yoğunluklu tasarımlarda yaygın olarak kullanılır. Geniş bacak aralıkları, lehimleme ve sökme işlemlerini kolaylaştırır.
THT Montajın Avantajları
THT dizgi, belirli teknik gereksinimlerin ön planda olduğu uygulamalarda önemli avantajlar sunar. Bu avantajlar arasında şunlar öne çıkar:
- Yüksek mekanik dayanım
- Isı ve titreşime karşı güçlü lehim bağlantıları
- Yüksek akım taşıma kapasitesi
- Onarım ve yeniden lehimleme kolaylığı
Bu özellikler, özellikle güç elektroniği devrelerinde ve endüstriyel kontrol sistemlerinde THT’nin tercih edilmesini sağlar.
THT Montajın Sınırlamaları
Her üretim yöntemi gibi THT dizginin de belirli sınırlamaları bulunmaktadır. Modern elektronik üretimde bu sınırlamalar, yöntemin kullanım alanlarını doğrudan etkiler.
Başlıca dezavantajlar şunlardır:
- Kart üzerinde daha fazla alan kaplaması
- Yüksek bileşen yoğunluğuna uygun olmaması
- Seri üretimde otomasyon seviyesinin sınırlı olması
- Üretim süresinin SMT’ye kıyasla daha uzun olması
Bu nedenlerle THT, yüksek hacimli ve kompakt tasarımlar gerektiren tüketici elektroniği ürünlerinde daha az tercih edilir.
THT ve SMT Farkı Üretim Perspektifinden Nasıl Değerlendirilir?
THT ve SMT farkı, elektronik üretim süreçlerinin temel karşılaştırma başlıklarından biridir. İki yaklaşım arasındaki fark, yalnızca montaj biçiminden ibaret değildir; tasarım, üretim hızı ve maliyet yapısı açısından da önemli ayrımlar içerir.
Karşılaştırmalı olarak değerlendirildiğinde:
- THT, mekanik sağlamlığı ön planda tutar
- SMT, yüksek yoğunluk ve otomasyon avantajı sağlar
- THT, düşük adetli ve özel üretimler için uygundur
- SMT, seri ve yüksek hacimli üretimlerde tercih edilir
Bu farklılıklar, üreticilerin proje gereksinimlerine göre doğru montaj yöntemini seçmesini zorunlu kılar.
Hangi Uygulamalarda THT Tercih Edilir?
THT dizgi, günümüzde belirli sektörlerde stratejik bir rol üstlenmeye devam etmektedir. Özellikle aşağıdaki alanlarda bu montaj yöntemi yaygın biçimde kullanılmaktadır:
- Güç kaynakları ve yüksek akım devreleri
- Endüstriyel otomasyon sistemleri
- Savunma ve havacılık elektroniği
- Laboratuvar ve test ekipmanları
- Eğitim ve prototip geliştirme kartları
Bu uygulamalarda mekanik dayanım ve uzun ömürlü bağlantılar, kompakt tasarımlardan daha öncelikli kabul edilir.
Hibrit Kart Tasarımlarında THT’nin Rolü
Modern elektronik kartların önemli bir kısmı, yalnızca tek bir montaj yaklaşımıyla üretilmez. Hibrit tasarımlarda hem THT hem de SMT teknolojileri birlikte kullanılır. Bu yaklaşım, her iki teknolojinin güçlü yönlerinden faydalanmayı mümkün kılar.
Örneğin yüksek akım taşıyan konnektörler ve güç bileşenleri THT ile monte edilirken, sinyal işleme ve kontrol devreleri SMT ile monte edilir. Bu yapı, performans ve dayanıklılık açısından dengeli bir çözüm sunar.
THT Teknolojisinin Günümüzdeki Yeri
Yüzeye montaj teknolojileri elektronik üretimin büyük bir kısmını kapsar. Ancak, THT dizgi bazı uygulamalarda hala çok önemlidir. Bu durum, her projenin kendi teknik gereksinimlerine göre değerlendirilmesi gerektiğini gösterir.
