SMD Setzmaschine
Vollautomatische Setzmaschinen
SMD Setzmaschine
Die SMD-Bestückung (Leiterplattenbestückung) bildet eine zentrale Grundlage moderner Elektronikfertigung und erfordert höchste Präzision sowie gleichbleibende Qualität. Dieser Prozess beeinflusst die Leistung und Zuverlässigkeit elektronischer Produkte direkt und muss mit geeigneter Ausrüstung, qualifiziertem Fachpersonal und einer nach internationalen Standards aufgebauten Produktionsinfrastruktur durchgeführt werden. Entsprechend diesen Anforderungen bietet unser Unternehmen SMD-Bestückungsdienstleistungen ganzheitlich, kontrolliert und vollständig rückverfolgbar an.
Für detaillierte Informationen zu unseren kundenorientierten und skalierbaren PCB-Bestückungsservices sowie zu maßgeschneiderten Lösungen für Ihre Produktionsanforderungen kontaktieren Sie uns gerne.
Unsere SMD-Bestückungsleistungen werden in ESD-geschützten Produktionsbereichen mit hochkapazitiven, vollautomatischen Bestückungsmaschinen durchgeführt. Alle Prozesse werden auf Basis der IPC-Standards geplant und projektbezogen an die jeweiligen Qualitätsanforderungen angepasst.
Von der ersten Phase der Leiterplattenbestückung bis zur Endkontrolle werden sämtliche Arbeitsschritte entsprechend dem Produktdesign, dem Einsatzbereich und den Produktionszielen konfiguriert. Dieser Ansatz gewährleistet eine nachhaltige Qualität in der Serienfertigung.
Der Lotpastendruck, als erster Schritt des SMD-Bestückungsprozesses, wird mit DEK-Schablonendrucksystemen durchgeführt. Dabei werden Menge und Verteilung der Lotpaste präzise kontrolliert, um eine optimale Oberfläche für die Bauteilplatzierung zu schaffen.
Je nach Kundenanforderung kommen bleihaltige oder bleifreie Lotpasten zum Einsatz, stets konform mit Qualitäts- und IPC-Standards.

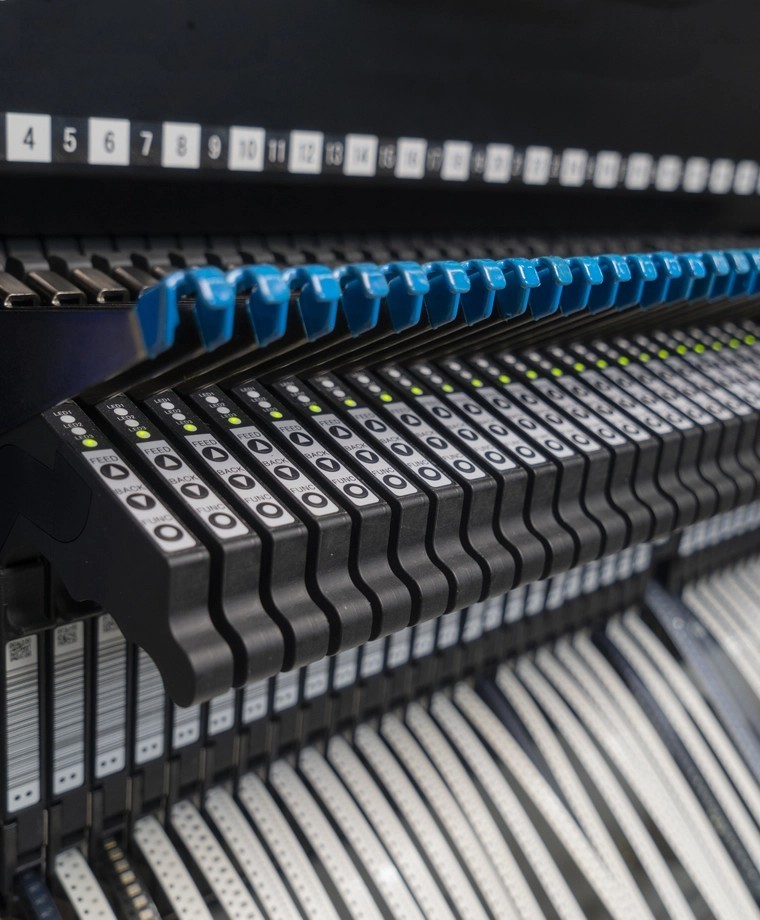

Die Leiterplattenbestückung erfolgt auf zwei hochschnellen, vollautomatischen Bestückungsmaschinen. Unsere Fertigungslinie ist für eine Vielzahl unterschiedlicher Bauteiltypen und -größen ausgelegt.
Neben Chip-Bauteilen in den Größen 01005, 0201, 0402, 0603 und 0805 inch werden auch SOP-, SOT- und PLCC-Bauteile sowie Mikroprozessoren mit 0,3-mm-Pitch, BGA, Micro-BGA, QFN und CSP mit hoher Präzision bestückt. Dies gewährleistet sowohl Genauigkeit als auch hohe Fertigungsgeschwindigkeit im SMT-Prozess.
Nach der SMD-Bestückung werden die Leiterplatten in 8+2-Zonen-Reflowöfen gemäß definierten Temperaturprofilen gelötet. Temperaturführung und Zeitsteuerung werden exakt überwacht, um zuverlässige Lötverbindungen sicherzustellen.
Auf Wunsch bieten wir auch einen Stickstoff-Reflow-Lötprozess an, der Oxidation reduziert und die Lötqualität insbesondere bei anspruchsvollen Anwendungen verbessert.
Unsere Produktionsinfrastruktur ist nicht nur für Standard-Leiterplatten geeignet, sondern auch für die Bestückung flexibler PCBs ausgelegt. Dadurch können wir elektronische Bestückungslösungen für spezielle Designs in unterschiedlichen Branchen anbieten.
Alle Leiterplatten durchlaufen nach der SMD-Bestückung eine 100 %ige Qualitätskontrolle gemäß IPC-Standards. Die Prüfungen erfolgen mittels AOI-Systemen (Automatische Optische Inspektion) sowie ergänzender manueller Mikroskopkontrollen.
So werden Lötfehler, fehlende oder falsch platzierte Bauteile und fertigungstechnische Risiken frühzeitig erkannt und eine gleichbleibende Qualität sichergestellt.
Bei sämtlichen SMD- und PCB-Bestückungsprozessen dienen die IPC-Standards als zentrale Referenz. Die Einhaltung dieser Standards erhöht die Produktzuverlässigkeit und unterstützt eine langfristige Leistungsfähigkeit sowie Kundenzufriedenheit.
Dieser qualitätsorientierte Ansatz ist einer der Hauptgründe für unsere bevorzugte Zusammenarbeit bei industriellen und institutionellen Projekten.
Jedes Projekt wird individuell auf Basis der Kundenanforderungen und Produktionsziele umgesetzt. Von Prototypenfertigung bis zur Serienproduktion bieten wir SMT-Bestückungslösungen in unterschiedlichen Stückzahlen mit flexibler Planung.
Neben der Fertigung stehen Prozessoptimierung und Qualitätssicherung im Mittelpunkt unserer SMD-Bestückungsservices.
SMD-Bestückung gewährleistet höchste Qualität und Zuverlässigkeit, wenn sie mit geeigneter Ausrüstung, normgerechten Prozessen und erfahrenem Personal durchgeführt wird. Mit ESD-geschützten Produktionsbereichen, vollautomatischen Bestückungsmaschinen und einem 100 %igen Qualitätskontrollansatz bieten unsere PCB-Bestückungsservices eine leistungsstarke und nachhaltige Fertigungsbasis für Ihre Projekte.
